上文介紹了97氧化鋁陶瓷的電性能，熱性能以及機(jī)械性能，97氧化鋁陶瓷同樣可用于一些封接功能，微波器件等，下面科眾陶瓷廠帶大家一起了解下它的一些其他性能吧。

1、體積密度 97％氧化鋁陶瓷體積密度與原材料的選擇、制瓷工藝有很大的關(guān)系。在國家標(biāo)準(zhǔn)GB/T5593－1999規(guī)定，要求97％氧化鋁陶瓷的體積密度在3.60g/cm3以上。實(shí)際上，制瓷的成型方法不同，97％氧化鋁陶瓷的密度差異較大，通常熱壓鑄和注漿法成型時(shí)，密度為3.60-3.70 g/cm3間；等靜壓成型時(shí)，3.70 g/cm3;凝膠法成型可達(dá)3.73 g/cm3。

2、氣密性 97％氧化鋁陶瓷用于微波器件、真空開關(guān)管等，要求真空氣密性很高。在電子行業(yè)標(biāo)準(zhǔn)SJ/T中規(guī)定，封接件的漏氣率QK≤1×10-11Pa.M3/S.實(shí)際上也就規(guī)定了陶瓷本身漏氣率也要達(dá)到上述標(biāo)準(zhǔn)。

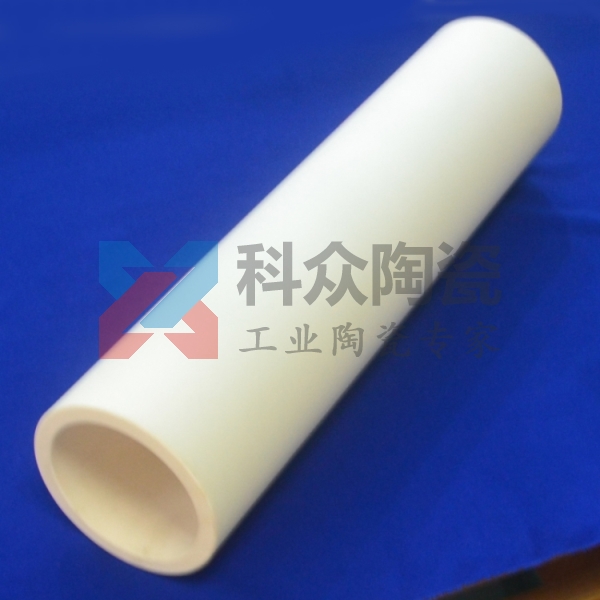

氧化鋁陶瓷管

3、化學(xué)穩(wěn)定性 97%氧化鋁陶瓷化學(xué)穩(wěn)定性是表征其耐各種化學(xué)試劑浸蝕的能力。耐酸性試劑浸蝕的能力稱為耐酸性，耐堿性試劑浸蝕的能力稱為耐堿性。國家標(biāo)準(zhǔn)GB/T5593－1999規(guī)定，將試樣放在1：9鹽酸或10％氫氧化鈉溶液中，溶液加熱至100℃，保溫1h。抗酸性要求Kh≤7mg/cm2,抗堿性要求Kn≤0.2mg/cm2。

4、陶瓷顯微結(jié)構(gòu) 陶瓷的顯微結(jié)構(gòu)系指晶相（主晶相、次晶相）、玻璃相、氣相、晶界的組成，含量，分布，形態(tài)，粒度分布，均勻度，缺陷，相間物質(zhì)，疇結(jié)構(gòu)等的相互組合關(guān)系。顯微結(jié)構(gòu)與制瓷工藝有著密切的關(guān)系，直接影響到陶瓷的性能，是提高陶瓷質(zhì)量，改進(jìn)工藝的一種研究方法。

5、97％氧化鋁陶瓷-金屬的封接性能
97％氧化鋁陶瓷作為一類結(jié)構(gòu)陶瓷，要與金屬進(jìn)行封接，組成一個(gè)部件。特別是用在微波器件和真空開發(fā)管上的97％氧化鋁陶瓷通常把陶瓷-金屬封接性能作為重要指標(biāo)來考核?？己说膬?nèi)容：陶瓷-金屬封接性能要求強(qiáng)度要高，同時(shí)要求氣密性要好。在電子行業(yè)標(biāo)準(zhǔn)SJ/T《真空開關(guān)管用陶瓷管殼》中規(guī)定，平均封接強(qiáng)度，采用標(biāo)準(zhǔn)瓷封接時(shí)，σa≥90Mpa；采用三點(diǎn)法測試時(shí)，σa≥90Mpa。封接件的氣密性，氦氣漏氣率Qk≤1×10-11PaM3/S。
