具有角度調節功能的除濕機的制作方法

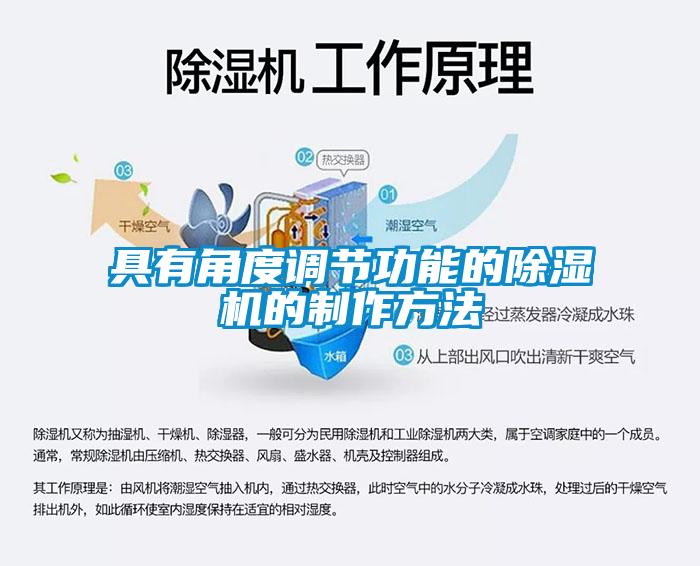

　　1.本實用新型涉及除濕機技術領域，具體為具有角度調節功能的除濕機。背景技術：2.除濕機是由壓縮機、熱交換器、風扇、盛水器、機殼及控制器組成，現有技術中，除濕機結構固定，在除濕機運行時產生的干燥空氣只能吹向一個方向，不能夠對吹風的角度以及方向進行自動改變，只能通過人工移動來改變吹風的方向，費時費力，影響用戶的使用體驗，同時現有的除濕機只能對一個方向的空氣進行除濕操作，對其他方向的空氣除濕效果比較差，進而容易影響除濕效率。技術實現要素：3.為實現以上目的，本實用新型通過以下技術方案予以實現：具有角度調節功能的除濕機，包括底座，底座頂部安裝有除濕機結構；4.除濕機結構包含有：調節電機、主動齒輪、從動齒輪、穩定組件、主體、除濕裝置、連接管、排氣組件以及控制屏；5.調節電機安裝于底座內部，主動齒輪與調節電機驅動端連接，從動齒輪設置于底座內部，并且從動齒輪底部與穩定組件頂部焊接，穩定組件安裝于底座底部內壁，主體固定安裝于從動齒輪頂部，除濕裝置設置于主體內部，連接管底部與除濕裝置連接，連接管頂部貫穿主體頂部壁面與排氣組件連接，排氣組件安裝于主體頂部，控制屏安裝于主體前端。6.優選的，主體前端設置有若干進風孔，并且若干進風口內部設置有濾網。7.優選的，穩定組件包含有：固定座、滑動槽、圓形槽、轉動座、第一滑動塊以及第二滑動塊；8.固定座安裝于底座底部內壁，固定座內部設有插槽，滑動槽開設于插槽中間部分，圓形槽開設于插槽下側，轉動座插入到固定座內部，第一滑動塊套設于轉動座中間部分，第二滑動塊設置于轉動座底部，并且第一滑動塊與滑動槽連接，第二滑動塊與圓形槽連接。9.優選的，主體下側設有弧形槽，底座頂部設有圓形開口，并且開口處設有若干滑輪，同時若干滑輪位置與弧形槽位置相互匹配。10.優選的，排氣組件包含有：電動推桿、移動架、滑槽以及若干排氣口；11.電動推桿驅動端安裝于主體頂部，移動架一側與主體頂部鉸接，滑槽開設于移動機另一側底部，電動推桿輸出端頂部與滑槽滑動連接，若干排氣口設置于移動架頂部。12.優選的，移動架內部設為中空，并且移動架底部與連接管頂部連接，同時，連接管設為可伸縮波紋管。13.有益效果14.本實用新型提供了具有角度調節功能的除濕機，具備以下有益效果：本技術方案采用除濕機結構，在除濕機運行過程中，調節電機通過主動齒輪以及從動齒輪配合，帶動除濕機整體進行緩慢且勻速的轉動，可以對除濕機周圍空氣均進行除濕操作，增加除濕機整體的工作效率，穩定組件可以增加主體在轉動過程中的穩定性，同時，排氣組件可以調節除濕機在排出干燥空氣時角度，無需人工對除濕機進行搬運來改變除濕機角度，省事省力。附圖說明15.圖1為本實用新型所述具有角度調節功能的除濕機的主視剖視結構示意圖。16.圖2為本實用新型所述具有角度調節功能的除濕機的主視結構示意圖。17.圖3為本實用新型所述具有角度調節功能的除濕機的整體三維結構示意圖。18.圖4為本實用新型所述具有角度調節功能的除濕機的穩定組件三維拆解結構示意圖。19.圖中：1、底座，2、調節電機，3、主動齒輪，4、從動齒輪，5、主體，6、除濕裝置，7、連接管，8、控制屏，9、進風孔，10、固定座，11、滑動槽，12、圓形槽，13、轉動座，14、第一滑動塊，15、第二滑動塊，16、弧形槽，17、滑輪，18、電動推桿，19、移動架，20、滑槽，21、排氣口。具體實施方式20.基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。21.請參閱圖1-4，實施例：具有角度調節功能的除濕機，包括底座1，底座1頂部安裝有除濕機結構；22.需要說明的是，在使用過程中，除濕機結構用于帶動除濕機在底座1底部轉動，以實現改變除濕機方向，可以對周圍空氣均進行除濕操作，同時，可以改變除濕結束后排出的干燥空氣排出角度，實現了對除濕機的角度調節；23.在具體實施過程中，除濕機結構包含有：調節電機2、主動齒輪3、從動齒輪4、穩定組件、主體5、除濕裝置6、連接管7、排氣組件以及控制屏8；24.調節電機2安裝于底座1內部，主動齒輪3與調節電機2驅動端連接，從動齒輪4設置于底座1內部，并且從動齒輪4底部與穩定組件頂部焊接，穩定組件安裝于底座1底部內壁，主體5固定安裝于從動齒輪4頂部，除濕裝置6設置于主體5內部，連接管7底部與除濕裝置6連接，連接管7頂部貫穿主體5頂部壁面與排氣組件連接，排氣組件安裝于主體5頂部，控制屏8安裝于主體5前端；25.需要說明的是，主動輪與從動輪之間相互嚙合，并且主動輪直徑小于從動輪直徑，在使用過程中，通過控制屏8控制調節電機2運行，調節電機2運行帶動主動輪主動，進而帶動從動輪以及主體5在穩定組件頂部轉動，同時，主體5下側弧形槽16以及底座1頂部開口處設置的若干滑輪17相互貼合，可以進一步增加主體5在轉動過程中的穩定性，防止主體5發生晃動，同時，主體5內部除濕裝置6運行，可以從外部抽取帶有濕氣的空氣，進行除濕操作，并將除濕后的干燥空氣通過連接管7通過到排氣組件內部，此時，控制排氣組件運行，可以改變干燥空氣的排出角度，實現了對除濕機的角度調節，具有工作效率高、調節穩定以及省時省力等優點。26.在具體實施過程中，進一步的，主體5前端設置有若干進風孔9，并且若干進風口內部設置有濾網。27.在具體實施過程中，進一步的，穩定組件包含有：固定座10、滑動槽11、圓形槽12、轉動座13、第一滑動塊14以及第二滑動塊15；28.固定座10安裝于底座1底部內壁，固定座10內部設有插槽，滑動槽11開設于插槽中間部分，圓形槽12開設于插槽下側，轉動座13插入到固定座10內部，第一滑動塊14套設于轉動座13中間部分，第二滑動塊15設置于轉動座13底部，并且第一滑動塊14與滑動槽11連接，第二滑動塊15與圓形槽12連接；29.需要說明的是，在使用過程中，將轉動座13找中間部分設有的第一滑塊與滑動槽11連接，并將第二滑塊與圓形槽12連接，在從動齒輪4傳動過程中，第一滑塊以及第二滑塊會分別在滑動槽11以及圓形槽12內部轉動，固定座10整體可以分擔從動輪以及主體5在轉動過程中產生的晃動的力，進而增加主體5以及從動輪轉動的穩定性。30.在具體實施過程中，進一步的，主體5下側設有弧形槽16，底座1頂部設有圓形開口，并且開口處設有若干滑輪17，同時若干滑輪17位置與弧形槽16位置相互匹配。31.在具體實施過程中，進一步的，排氣組件包含有：電動推桿18、移動架19、滑槽20以及若干排氣口21；32.電動推桿18驅動端安裝于主體5頂部，移動架19一側與主體5頂部鉸接，滑槽20開設于移動機另一側底部，電動推桿18輸出端頂部與滑槽20滑動連接，若干排氣口21設置于移動架19頂部；33.需要說明的是，在需要對干燥空氣的排出方向進行改變使，控制電動推桿18運行，電動推桿18會帶動移動架19一側升起，同時電動推桿18輸出端頂部會在滑槽20內部滑動，可以使電動推桿18輸出端頂部始終與移動架19底部連接，此時，除濕裝置6產生的干燥空氣會通過連接管7進入到移動架19內部，并通過若干排氣口21排出。34.在具體實施過程中，進一步的，移動架19內部設為中空，并且移動架19底部與連接管7頂部連接，同時，連接管7設為可伸縮波紋管。35.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
